Mikä on alumiinivalu? Täydellinen opas alumiinivaluosiin

Alumiinin valu on valmistusprosessi, jossa sulaa alumiinia kaadetaan tai ruiskutetaan muottiin muotoillun osan valmistamiseksi. Kun osa on jäähtynyt ja jähmettynyt, se poistetaan muotista, jolloin saadaan komponentti, joka vastaa tarkasti haluttua geometriaa. Se on yksi laajimmin käytetyistä metallinmuovausmenetelmistä maailmassa yli 20 % kaikesta maailmanlaajuisesti käytetystä alumiinista sovelluksissa autojen moottorilohkoista kulutuselektroniikan koteloihin.

Alumiinivalujen keskeinen vetovoima on sen yhdistelmä keveitä ominaisuuksia, korkea lujuus-painosuhde, korroosionkestävyys ja erinomainen lämmönjohtavuus. Alumiinin alhainen sulamispiste (~660°C verrattuna teräksen ~1370°C) tekee siitä myös energiatehokkaan prosessoinnin, mikä alentaa tuotantokustannuksia suurissa tuotantomäärissä.

Kuinka alumiinin valuprosessi toimii

Vaikka eri valumenetelmät vaihtelevat työkalujen ja tekniikoiden osalta, perusprosessi noudattaa johdonmukaista vaihesarjaa:

1. Muotin valmistus: Muotti tai muotti puhdistetaan, esilämmitetään ja päällystetään irrotusaineella tarttumisen estämiseksi.
2. Sulaminen: Alumiiniseosharkot sulatetaan uunissa, tyypillisesti 700-750°C lämpötiloissa.
3. Kaataminen tai ruiskuttaminen: Sula metalli tuodaan muottipesään joko painovoimalla tai paineen alaisena käytetystä menetelmästä riippuen.
4. Kiinteytys: Alumiini jäähtyy ja jähmettyy muotin sisällä. Jäähdytysaika vaihtelee sekunneista (painevalu) minuutteihin (hiekkavalu) riippuen osan koosta ja menetelmästä.
5. Poisto ja leikkaus: Kiinteytynyt osa poistetaan ja ylimääräinen materiaali (salama, portit, nousuputket) leikataan pois.
6. Jälkikäsittely: Osien lämpökäsittely, koneistus, pintakäsittely tai laatutarkastus voidaan tehdä.

Koko korkeapainepainevaluosan sykli voidaan suorittaa loppuun alle 60 sekuntia pienille komponenteille, mikä tekee alumiinivalusta erittäin sopivan massatuotantoympäristöihin.

Tärkeimmät alumiinivalutyypit

Kaikki alumiinin valuprosessit eivät ole samanlaisia. Jokaisella menetelmällä on selkeät edut, kustannusprofiilit ja ihanteelliset käyttötapaukset. Viisi yleisintä tyyppiä ovat:

1. Painevalu

Sula alumiini ruiskutetaan karkaistuun terässuuttimeen paineen alaisena 1 500 - 25 000 psi . Tämä menetelmä tarjoaa erinomaisen mittatarkkuuden ja tasaisen pinnan. Se on ihanteellinen monimutkaisten, ohutseinäisten osien tuotantoon suuria määriä. Tyypillisiä käyttökohteita ovat voimansiirtokotelot, kannattimet ja elektroniikkakotelot. Työkalukustannukset ovat korkeat - meistit voivat maksaa 10 000 - 100 000 dollaria – mutta yksikkökustannukset laskevat jyrkästi mittakaavassa.

2. Hiekkavalu

Kuvio pakataan hiekkaan muottipesän luomiseksi. Sula alumiini kaadetaan painovoiman vaikutuksesta. Hiekkavalu tukee erittäin suuria osia ja monimutkaisia ​​sisägeometrioita ytimien kautta. Se on joustavin menetelmä, mutta tuottaa karheampia pintakäsittelyjä ja vaatii enemmän jälkityöstöä. Työkalukustannukset ovat usein alhaiset alle 1000 dollaria yksinkertaisille kuvioille. Sitä käytetään laajalti moottorilohkoissa, pumppukoteloissa ja prototyypeissä.

3. Pysyvä muottivalu (painovoimavalu)

Sula alumiini kaadetaan uudelleenkäytettäviin metallimuotteihin painovoiman tai matalapaineen alaisena. Tällä menetelmällä saavutetaan paremmat mekaaniset ominaisuudet kuin hiekkavalulla nopeampien jähmettymisnopeuksien ansiosta, mikä johtaa hienompaan rakeiseen rakenteeseen. Muotit voivat kestää 10 000 - 100 000 sykliä . Yleisiä sovelluksia ovat sylinterinkannet, pyörät ja autojen rakenneosat.

4. Investointivalu (Lost Wax Casting)

Vahakuvio päällystetään keraamiseen lietteeseen, kovetetaan ja sitten vaha sulatetaan pois. Sula alumiini täyttää keraamisen muotin. Tämä prosessi tarjoaa korkeimman mittatarkkuuden ja pystyy toistamaan erittäin hienoja yksityiskohtia. Sitä käytetään yleisesti mm ilmailu-, lääketieteelliset laitteet ja puolustuskomponentit jossa toleranssit voivat olla jopa ±0,1 mm. Se on hitaampaa ja kalliimpaa yksikköä kohti kuin painevalu.

5. Matalapaineinen painevalu (LPDC)

Sula alumiini työnnetään ylöspäin suulakkeeseen käyttämällä alhaista kaasun painetta (tyypillisesti 0,1-1,0 bar ). Hallittu täyttö vähentää turbulenssia ja huokoisuutta parantaen mekaanista eheyttä. LPDC on suositeltava menetelmä autojen alumiinivanteet ja rakenneosat, joissa sekä laatu että tuotantomäärä ovat kriittisiä.

Valussa käytetyt yleiset alumiiniseokset

Alumiiniseoksen valinta vaikuttaa suoraan mekaanisiin ominaisuuksiin, valutettavuuteen, korroosionkestävyyteen ja työstettävyyteen. Yleisimmin käytettyjä valuseoksia ovat:

• A380: Suosituin painevaluseos. Tarjoaa hyvän juoksevuuden, painetiiviyden ja kuumahalkeilun kestävyyden. Käytetään autojen komponenteissa ja kuluttajatuotteissa.
• A356: Erinomainen lujuus ja korroosionkestävyys lämpökäsittelyn jälkeen. Yleistä ilmailu- ja autoteollisuuden rakenneosissa.
• A413: Erittäin korkea juoksevuus ja painetiiviys. Suositellaan hydraulisylintereille ja monimutkaisille ohutseinämäisille valukappaleille.
• 535 (Almag 35): Korkea korroosionkestävyys ja erinomainen työstettävyys. Käytetään laivojen ja elintarviketeollisuuden laitteissa.
• B390: Korkea kovuus ja kulutuskestävyys. Soveltuu hankauskestävyyttä vaativille moottorilohkoille ja sylinterisylintereille.

Piipitoisuus on keskeinen muuttuja valuseosten - seokset, joissa on 5–13 % piitä tarjoavat parhaan valuvuuden parantamalla juoksevuutta ja vähentämällä kutistumishuokoisuutta jähmettymisen aikana.

Mihin alumiinivaluosia käytetään?

Valuosat alumiinista esiintyy lähes kaikilla tärkeillä valmistusaloilla. Niiden sovellukset heijastavat materiaalin monipuolisuutta ja valuprosessien avulla saavutettavissa olevaa tarkkuutta:

Autoteollisuus

Autoteollisuus on alumiinivalujen suurin kuluttaja, edustaen noin 75 % koko alumiinivalutuotannosta Pohjois-Amerikassa . Keskeisiä osia ovat moottorilohkot, sylinterikannet, vaihteistokotelot, jousituksen nivelet, jarrusatulat ja pyörät. Ajoneuvojen keveyttämistoimet – polttoainetalouden ja sähköautojen valikoiman vaatimukset – kiihdyttävät tätä kysyntää entisestään.

Ilmailu ja puolustus

Ilmailusovellukset vaativat korkeita lujuus-painosuhteita ja tiukkoja mittatoleransseja. Investointi- ja hiekkavalulla valmistetaan turbiinikoteloita, rakenteellisia lentokoneen rungon kannakkeita, avioniikkakoteloita ja polttoainejärjestelmän komponentteja. Täällä olevien alumiinivalujen on täytettävä tiukat sertifikaatit, kuten AMS (Aerospace Material Specifications) .

Elektroniikka ja tietoliikenne

Painevalettuja alumiinikoteloita käytetään laajalti jäähdytyslevyissä, LED-valokehyksissä, tietoliikenteen tukiasemien koteloissa ja kannettavien tietokoneiden rungoissa. Alumiinista lämmönjohtavuus ~155 W/m·K tekee siitä erittäin tehokkaan lämmön poistamisessa elektronisista komponenteista.

Teollisuuden koneet ja pumput

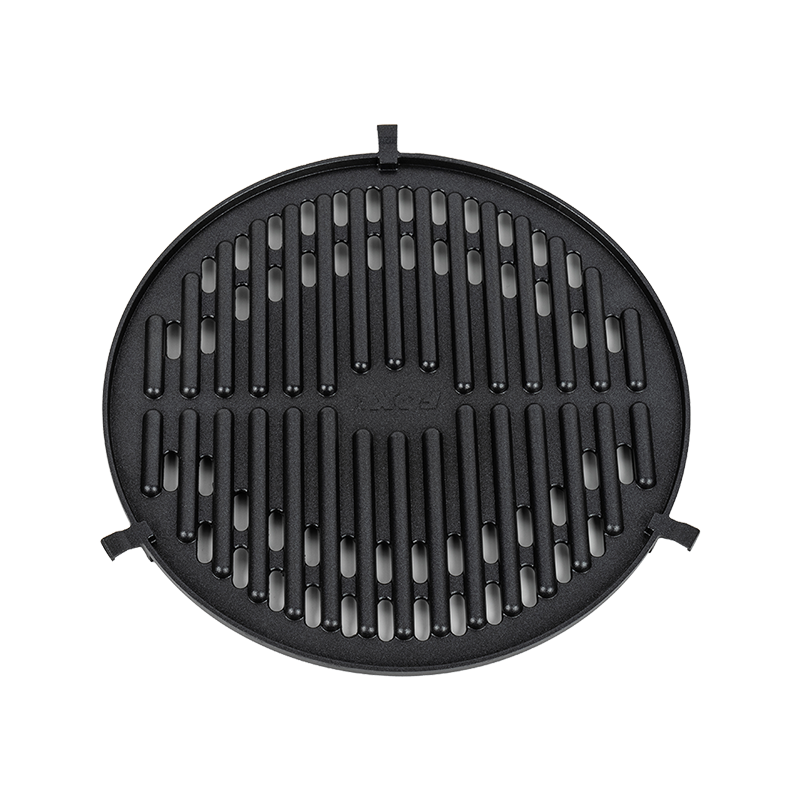

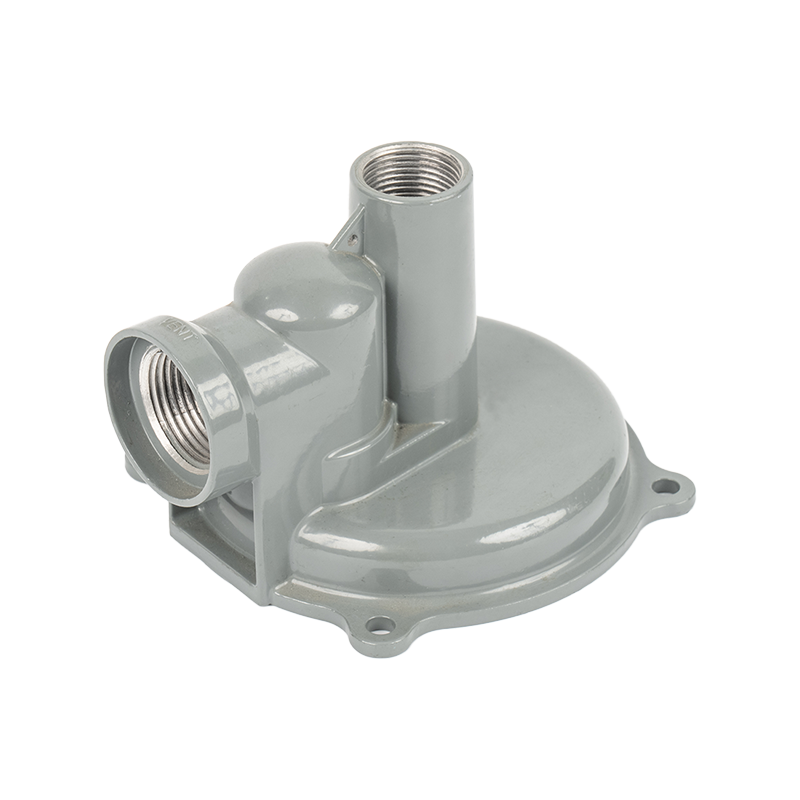

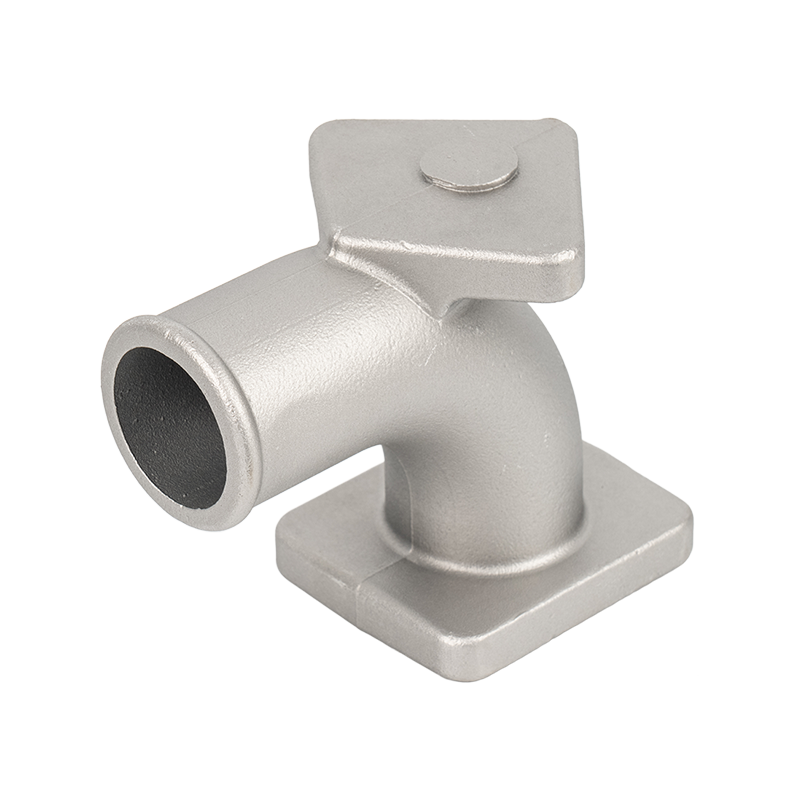

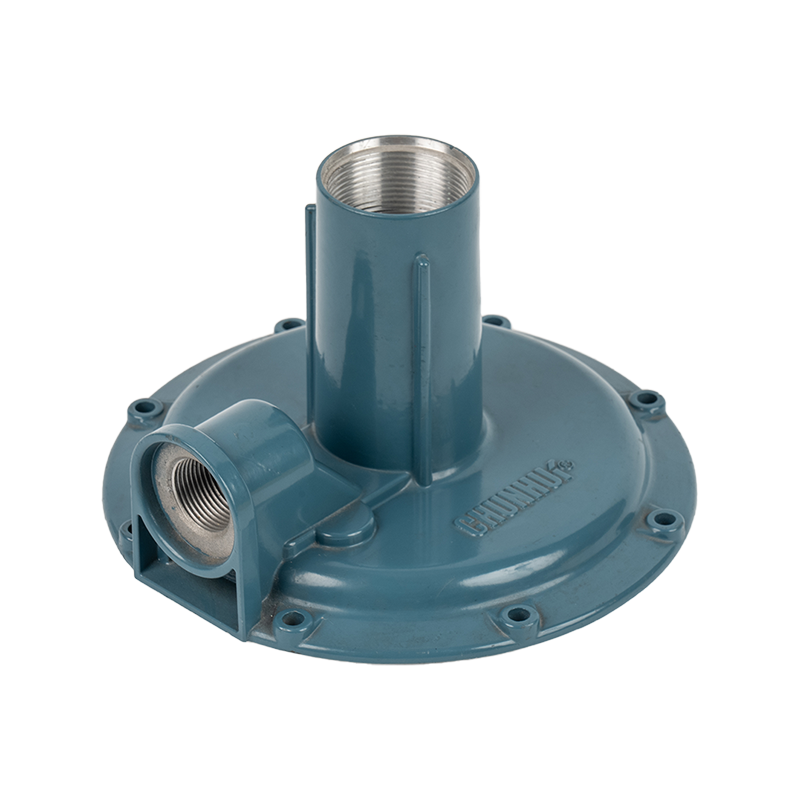

Pumppukotelot, venttiilirungot, kompressorin komponentit ja vaihteistokotelot valmistetaan rutiininomaisesti alumiinivaluista. Seosten, kuten 535, korroosionkestävyys pidentää merkittävästi nesteenkäsittelylaitteiden käyttöikää, erityisesti meri- tai kemiallisissa ympäristöissä.

Kuluttajatuotteet ja sähkötyökalut

Sähkötyökalujen koteloista keittiökoneisiin ja puutarhakalusteisiin alumiinipainevalut tarjoavat kestäviä, kevyitä koteloita alhaisilla yksikkökustannuksilla. Mahdollisuus integroida monimutkaisia ​​ominaisuuksia – rivat, ulkonemat, kierteet – suoraan valuosaan vähentää kokoonpanovaiheita ja komponenttien kokonaiskustannuksia.

Alumiinivalujen tärkeimmät edut

Alumiinivalu tarjoaa selkeän yhdistelmän ominaisuuksia, joita harvat valmistusprosessit pystyvät vastaamaan samoissa sovelluksissa:

• Kevyt: Alumiini on noin kolmasosa teräksen tiheydestä (2,7 g/cm³ vs. 7,85 g/cm³), mikä vähentää osan ja ajoneuvon painoa merkittävästi.
• Suunnittelun joustavuus: Monimutkaiset geometriat, ohuet seinät (jopa 0,5 mm painevalussa) ja integroidut ominaisuudet ovat saavutettavissa yhdessä valuvaiheessa.
• Korroosionkestävyys: Alumiini muodostaa luonnollisesti suojaavan oksidikerroksen, mikä tekee valuosista soveltuvia ankariin ympäristöihin ilman lisäpinnoitetta.
• Korkea lämmön- ja sähkönjohtavuus: Mahdollistaa tehokkaan lämmönhallinnan ja johtavuuden elektronisissa ja sähkösovelluksissa.
• Kierrätettävyys: Alumiini on 100 % kierrätettävä ilman ominaisuuksien menetystä, ja kierrätys vaatii vain noin 5% energiasta tarvitaan primaarialumiinin valmistukseen – merkittävä kestävyyden etu.
• Kustannustehokkuus mittakaavassa: Erityisesti korkeapainevalu tarjoaa erittäin alhaiset yksikkökustannukset suurille tuotantosarjoille, mikä tekee siitä usein edullisimman vaihtoehdon monimutkaisille osille, joiden tuotantomäärä on yli 50 000 yksikköä vuodessa.

Ymmärrettävät rajoitukset ja haasteet

Mikään valmistusprosessi ei ole ilman kompromisseja. Ostajien ja insinöörien tulee olla tietoisia seuraavista käytännön rajoituksista:

• Huokoisuus: Kaasu- ja kutistumishuokoisuus ovat yleisimmät alumiinivalujen viat. Korkeapaineinen painevalu on erityisen herkkä. Tyhjiöavusteinen painevalu ja oikea tuuletussuunnittelu auttavat lieventämään tätä.
• Korkeat työkalukustannukset painevalussa: HPDC:n terässuuttimet vaativat huomattavia etukäteisinvestointeja, mikä tekee niistä epätaloudellista pienimuotoisessa tuotannossa (yleensä alle 5 000–10 000 osaa).
• Rajoitettu hitsattavuus: Monilla valuseoksilla on rajoitettu hitsattavuus huokoisuuden ja seoksen koostumuksen vuoksi. A356-T6 on yksi hitsausystävällisimmistä vaihtoehdoista.
• Alempi lujuus vs. teräs: Jopa erittäin lujat alumiinivalut saavuttavat tyypillisesti vetolujuuden 200-350 MPa , selvästi alle monien rakenneterästen. Tämä rajoittaa käyttöä eniten kuormitetuissa rakennesovelluksissa.
• Vaaditut syväyskulmat: Osat on suunniteltava vetokulmilla (tyypillisesti 1°–3°), jotta ne voidaan poistaa muotista, mikä rajoittaa tiettyjä geometrioita.

Kuinka valita oikea alumiinin valumenetelmä

Sopivan valuprosessin valitseminen edellyttää useiden tekijöiden tasapainottamista. Käytä käytännön oppaana seuraavia päätöksentekoperusteita:

• Äänenvoimakkuus: Yli 10 000 yksikön ajoissa painevalu tarjoaa tyypillisesti parhaan osahinnan. Hiekkavalu on taloudellisempaa alle 1 000 yksikössä.
• Osan koko ja paino: Hiekkavalu käsittelee erittäin suuria osia (satoja kiloja), jotka eivät mahdu painevalukoneeseen. Painevalu sopii parhaiten alle ~25 kg osille.
• Mekaaniset ominaisuudet: Jos lujuutta varten tarvitaan T6-lämpökäsittelyä, pysyvä muotti- tai sijoitusvalu A356-lejeeringillä on parempi kuin HPDC, joka on altis huokoisuudelle, joka heikentää lämpökäsittelyvastetta.
• Mittojen toleranssi: HPDC saavuttaa toleranssit ±0,1–0,2 mm; hiekkavalu on tyypillisesti ±0,5–1,0 mm tai leveämpi kuvion laadusta riippuen.
• Toimitusaika ja prototyyppien valmistus: Hiekkavalu ja sijoitusvalu tukevat nopeampia prototyyppien iteraatioita ilman kalliita työkaluja. 3D-tulostettuja hiekkamuotteja käytetään nyt prototyyppien läpimenoaikojen lyhentämiseen entisestään päiviä viikkojen sijaan .

Alumiinivaluosien laatustandardit ja tarkastukset

Laadunvarmistus on kriittistä alumiinivalussa, erityisesti turvallisuuden kannalta kriittisten komponenttien osalta auto- ja ilmailuteollisuudessa. Vakiotarkastusmenetelmiä ovat:

• Röntgen- ja CT-skannaus: Sisäisen huokoisuuden, kutistuvien aukkojen ja sulkeumien ainetta rikkomaton testi. Yleistä ilmailu- ja autoteollisuuden rakenneosissa.
• Koordinaattimittauskone (CMM): Varmistaa mittatarkkuuden CAD-spesifikaatioiden mukaisesti ±0,01 mm:n toleransseihin asti.
• Väriaineen tunkeutumis- ja fluoresenssitarkastus: Tunnistaa pintaa rikkovat halkeamat ja epäjatkuvuudet.
• Veto- ja kovuuskoe: Varmistaa, että mekaaniset ominaisuudet täyttävät seos- ja lämpökäsittelyvaatimukset.
• Spektrometrinen analyysi: Vahvistaa, että seoksen koostumus täyttää vaaditut spesifikaatiot, kuten ASTM B85 alumiinipainevaluille.

Hyvämaineiset alumiinivalutoimittajat toimivat IATF 16949 (autojen laadunhallinta) tai AS9100 (ilmailu-avaruusalan laadunhallinta) sertifioinnit, jotka varmistavat järjestelmällisen prosessinhallinnan ja jäljitettävyyden raaka-aineesta valmiiseen osaan.
