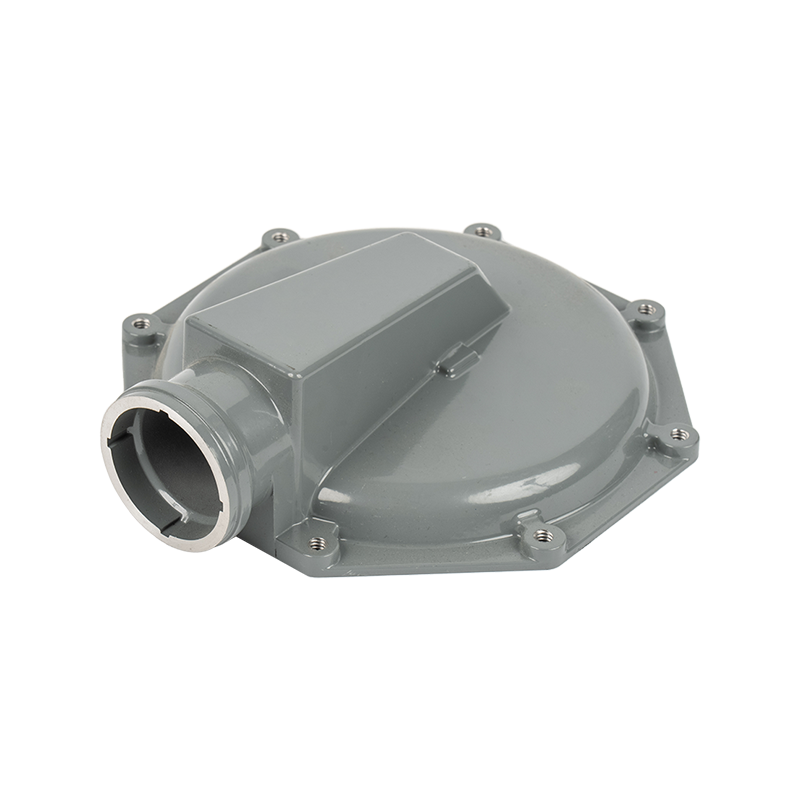

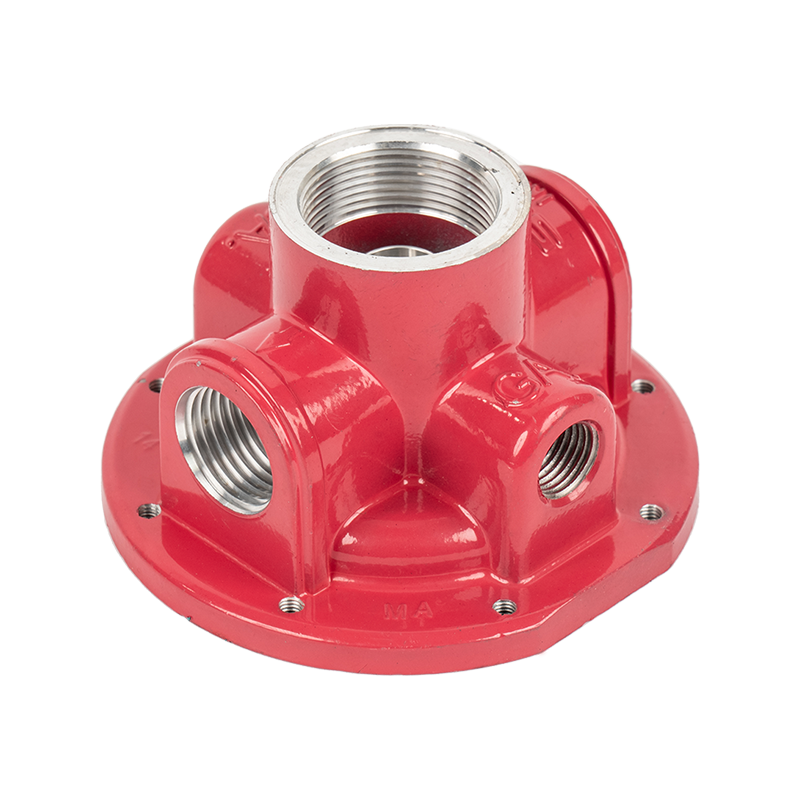

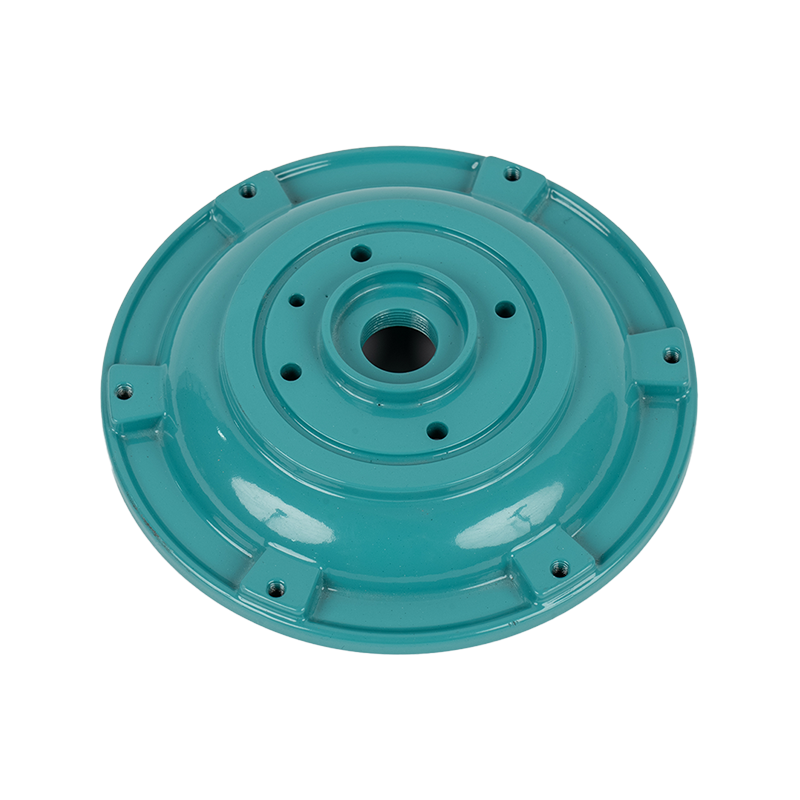

A korkealujuus alumiininen paineenalennusventtiili (PRV) on tarkkuusvirtauksensäätölaite, joka on suunniteltu alentamaan automaattisesti ylävirran syöttöpaine vakaaseen, ennalta määrättyyn alavirran työpaineeseen riippumatta tuloolosuhteiden vaihteluista tai virtauksen tarpeesta. Toisin kuin perinteiset messingistä tai ruostumattomasta teräksestä valmistetut vastineet, nämä venttiilit on valmistettu ilmailu- ja teollisuuskäyttöön tarkoitetuista alumiiniseoksista, joissa mekaaninen kestävyys yhdistyy dramaattisesti pienempään komponenttien painoon.
Ytimen toimintaperiaate perustuu jousikuormitettuun kalvoon tai mäntäkokoonpanoon. Alavirran paine vaikuttaa kalvoa vasten; kun se ylittää jousen asetusarvon, pääventtiilin istukka sulkeutuu suhteellisesti rajoittaen virtausta, kunnes tasapaino palautuu. Tämä itsesäätyvä toiminta on täysin mekaanista eikä vaadi ulkoista virtaa, joten se on luonnostaan luotettava etäasennuksissa tai turvallisuuskriittisissä asennuksissa.
Alumiinirakenne tuo mukanaan pakottavia kompromisseja. Materiaalin tiheys on noin kolmasosa teräksen tiheydestä, joten insinöörit voivat määrittää paineherkät kokoonpanot - kannettavat pneumaattiset työkalut, lentokoneen maatukilaitteet, kevyet kastelusarjat ja akkukäyttöiset nestejärjestelmät - paineenpidon eheyttä tinkimättä.
Alumiinisten PRV-laitteiden markkinat ovat laajentuneet huomattavasti, kun nestevoima-, prosessi- ja LVI-teollisuus etsii komponentteja, jotka täyttävät tiukemmat painobudjetit samalla kun ne täyttävät yhä vaativammat paine- ja ympäristöstandardit. Näiden venttiilien metallurgisten, mekaanisten ja sovellusmittojen ymmärtäminen on välttämätöntä insinööreille, hankinta-asiantuntijoille ja huoltoammattilaisille, jotka määrittävät tai hallitsevat niitä.
Seoksen valinta ja metallurgiset näkökohdat
Kaikkea alumiinia ei ole luotu tasa-arvoiseksi. Erittäin lujat alumiiniset PRV-rungot on tyypillisesti valettu tai koneistettu yhdestä kolmesta metalliseosperheestä, joista kukin on optimoitu eri lujuuden, työstettävyyden ja korroosionkestävyyden yhdistelmälle.
2000-sarjan (kupari-laakeri) metalliseokset
2024-T4 ja 2024-T351 ovat ilmailu- ja avaruuskiinnittimien ja rakenteellisten sovellusten työhevosia. Niiden suuri vetolujuus (470–485 MPa) tulee kuparin saostuskarkaisusta. Kuparipitoisuus kuitenkin vähentää luontaista korroosionkestävyyttä, joten 2000-sarjan PRV-rungot saavat tyypillisesti anodioksidipinnoitteen tai kromaattikonversiokäsittelyn, kun niitä käytetään kosteissa tai kemiallisesti aggressiivisissa ympäristöissä.
6000-sarjan (magnesium-pii) seokset
6061-T6 on laajimmin määritelty metalliseos koneistetuille PRV-koteloille. Noin 310 MPa:n vetolujuuden ja erinomaisen hitsattavuuden ansiosta se tarjoaa tasapainoisen profiilin: riittävän vahva keskipaineiseen käyttöön (jopa 10–25 baariin useimmissa kaupallisissa malleissa), luonnostaan korroosionkestävä neutraaleissa väliaineissa ja helposti koneistettavissa venttiilin istukan geometrian edellyttämiin tiukoihin kierteiden toleransseihin. Anodisointi 10–25 µm:iin antaa lisää pinnan kovuutta ja kulumissuojaa.
7000-sarjan (sinkkilaakeri) seokset
7075-T651 tarjoaa suurimman lujuuden kaikista tavallisista muokatuista alumiiniseoksista (503 MPa äärimmäinen) ja lähestyy mietoteräksen myötörajaa. PRV-valmistajat kääntyvät 7075:n puoleen, kun tulopaineet ylittävät 70 baaria tai kun venttiilin on kestettävä merkittävää mekaanista väsymiskuormitusta – kuten liikkuvissa hydrauliikkapiireissä, jotka ovat alttiina iskuille ja tärinälle. Kompromissi on pienempi murtolujuus ja alttius jännityskorroosiohalkeilulle korkeakloridipitoisissa ympäristöissä, mikä edellyttää huolellista pinnan suojaamista ja suunnittelun tarkistusta.
| Seos | Vetolujuus | Tuottovoima | Tiheys (g/cm³) | Tyypillinen sovellus |
|---|---|---|---|---|
| 6061-T6 | 310 MPa | 276 MPa | 2.70 | Yleiskäyttöiset pneumaattiset ja matalapaineiset hydrauliset PRV:t |
| 2024-T351 | 483 MPa | 345 MPa | 2.78 | Ilmailun nestejärjestelmät, kannettavat maata tukevat laitteet |
| 7075-T651 | 503 MPa | 434 MPa | 2.81 | Korkeapaineiset hydraulipiirit, liikkuvat koneet |
| A380 (painevalu) | 324 MPa | 159 MPa | 2.74 | Suurten volyymien kaupalliset pneumaattiset komponentit, kastelu-PRV:t |
Tiiviste- ja sisäosien materiaalit on valittava täydentämään alumiinirunkoa. Ruostumattomasta teräksestä valmistetut jouset (luokka 302 tai 316), PTFE-pinnoitetut tai ruostumattomat männänvarret ja NBR-, EPDM- tai FKM-elastomeerikalvot ovat vakioyhdistelmiä. Galvaaninen yhteensopivuus alumiinirungon ja kaikkien rauta- tai kupariseoksisten sisäosien välillä hoidetaan tarvittaessa anodisoinnilla, suojapinnoitteilla tai dielektrisillä eristeillä.
Keskeiset suorituskykyominaisuudet
Massan vähentäminen
Alumiiniset PRV:t voivat painaa 60–70 % vähemmän kuin vastaavat ruostumattomasta teräksestä valmistetut venttiilit, mikä mahdollistaa kompaktien jakoputkistokokoonpanojen ilmailussa, robotiikassa ja kannettavissa nestevoimajärjestelmissä.
Painealue
Kaupalliset alumiiniset PRV:t kattavat 0–10 baarin (pneumaattiset) 350 baariin asti (7075 hydrauliyksikköä). Säädettävät asetusarvot ovat tyypillisesti ±1–3 % nimellispaineesta vakiovirtauksen aikana.
Korroosionkestävyys
Kova-anodisoitu 6061 tarjoaa erinomaisen suorituskyvyn makeassa vedessä, paineilmassa, inertissä kaasussa ja petrolieetterissä. Yhteensopimaton vahvojen alkalisten liuosten (pH >11) tai kloorattujen liuottimien kanssa.
Lämpötilan sieto
Tyypillinen käyttöalue: −40 °C - 120 °C (elastomeerirajoitettu). Korkean lämpötilan kalvomateriaalit (FKM) nostavat ylärajan 175 °C:seen tietyissä prosessisovelluksissa.
Virtauskerroin (Cv)
Korin koko ja istuimen geometria määräävät Cv:n. Alumiinin työstettävyys antaa valmistajille mahdollisuuden pitää tiukat poraustoleranssit ja tuottaa ennustettavissa olevat Cv-arvot niinkin alhaisista kuin 0,3:sta (pienikokoinen) 30:een (DN50-mallit).
Cycle Life
Hyvin suunnitellut alumiiniset PRV:t kestävät 1–5 miljoonaa painejaksoa pneumaattisessa käytössä. Väsymisikä korkeataajuisissa hydraulisovelluksissa on validoitu penkkitestauksella ISO 10771-1 -standardin mukaisesti.
Suunnitteluominaisuudet ja rakennetyypit
Erittäin lujia alumiinista valmistettuja PRV:itä on saatavana kahdessa ensisijaisessa rakennetyypissä, joista kukin sopii erilliseen paine- ja virtausjärjestelmään.
Suoravaikutteinen (jousikalvon päällä) muotoilu
Suoravaikutteisessa PRV:ssä alavirran paine vaikuttaa suoraan kalvon alapuolelle, vastapäätä sen yläpuolella olevaa säädettävää puristusjousta. Kun ulostulopaine laskee, jousi avaa pääaukon; nouseva paine puristaa jousen sulkeakseen sen. Tämä rakenne on luonnostaan yksinkertainen – vähän liikkuvia osia, kompakti kuori, alhaiset kustannukset – mutta sille on ominaista "kudota" : ulostulopaine laskee hieman virtauksen kasvaessa, koska jousen täytyy puristua edelleen, jotta voimatasapaino säilyy suuremmilla virtausnopeuksilla. Tyypillistä on 5–15 prosentin pudotus. Suoravaikutteiset alumiiniset PRV:t sopivat ihanteellisesti pneumaattisiin työkaluihin, käyttöpisteen ilmansäätöön ja matalavirtausmittauslinjoihin.
Pilottiohjattu suunnittelu
Pilottiohjatut alumiiniset PRV:t käyttävät pientä suoravaikutteista ohjausventtiiliä ulostulopaineen havaitsemiseen ja suuremman päämännän tai kalvon moduloimiseen. Ohjauspiiri vahvistaa ohjaussignaalia vähentäen laskun alle 1 %:iin ja mahdollistaen vakaan säädön laajoilla virtausalueilla. Tämä arkkitehtuuri sopii teollisiin prosessilinjoihin, suurvirtaus pneumaattisiin järjestelmiin ja sovelluksiin, joissa asetusarvon tarkkuus on kriittinen. Lisäpilottivaihe lisää hieman rungon pituutta ja kustannuksia, mutta parantaa huomattavasti säätötarkkuutta.
Pintakäsittelyt, jotka pidentävät käyttöikää
Raaka-alumiini, vaikka se on luonnollisesti suojattu ohuella oksidikalvolla, hyötyy merkittävästi suunnitelluista pintakäsittelyistä venttiilisovelluksissa:
- Tyypin II anodisointi (5–10 µm): Parantaa kosmeettista korroosionkestävyyttä ja tarjoaa kemiallisesti tarttuvan pinnan tiiviste- ja voiteluaineille. Soveltuu sisäilman huoltoon.
- Tyypin III kova anodisointi (25–50 µm): Tekee keraamisen kovan pinnan (400–600 HV), joka vastustaa nopean väliaineen aiheuttamaa eroosiota ja liukumännän koskettimien aiheuttamaa mekaanista kulumista. Suositellaan hydraulisille ja korkeakierroksisille pneumaattisille PRV:ille.
- Kromaattikonversiopinnoite (alodiini/alokromi): Lisää galvaanista suojausta ja toimii pohjamaalin tartuntakerroksena maalatuille tai jauhemaalatuille ulkopinnoille. Yleistä ilmailu- ja puolustussovelluksissa.
- PTFE-kyllästetty anodisointi: Vähentää kitkaa liukupinnoissa (mäntäreiät, säätökierteet), parantaa asetusarvon toistettavuutta ja vähentää irrotusvoimaa käyttöiän aikana.
- Sähkötön nikkelipinnoitus (ENP): Käytetään venttiilien istukkaille ja männän kulutuspinnoille, joissa alumiinin kovuus ei ole riittävä; tarjoaa 500–600 HV pinnan tinkimättä massaseoksen ominaisuuksista.
Teollisuuden sovellukset
Erittäin lujien alumiinisten PRV:iden painon ja lujuuden välinen etu on johtanut käyttöönottoon useilla eri aloilla, joista jokainen hyödyntää materiaalin ominaisuuksien eri puolia.
Ilmailu ja puolustus
Lentokoneen hydrauliset ja pneumaattiset järjestelmät toimivat tiukoissa painobudjeteissa, joissa jokainen gramma on tärkeä. Alumiiniset PRV:t säätelevät matkustamon paineensyöttölinjoja, laskutelineiden toimilaitteita ja ympäristönohjausjärjestelmän (ECS) vuotoilmaverkkoja. 2024-T351 ja 7075-T651 metalliseokset ovat suositeltavia, joiden pinnat vastaavat MIL-A-8625 Type III anodisointivaatimuksia. Näissä sovelluksissa olevien PRV-laitteiden on läpäistävä tärinä- ja iskutestit MIL-STD-810:n mukaan, jotta voidaan varmistaa asetuspisteen vakaus lennon verhokäyrän kuormituksessa.
Teollisuuspneumatiikka ja tehdasautomaatio
Paineilmajärjestelmät tuotantolaitoksissa käyttävät alumiinisia PRV:itä – usein 6061-T6-runkoisia – jokaisessa koneen sisääntulossa kokoojan paineen (tyypillisesti 8–10 bar) alentamiseksi työkalun tai toimilaitteen työpaineeseen (4–6 bar). Kevyt paino yksinkertaistaa integrointia modulaarisiin FRL-kokoonpanoihin (suodatin-säädin-voitelulaite), ja alumiinin lämmönjohtavuus auttaa haihduttamaan korkean virtauksen paineenalennustapahtumien aikana syntyvää lämpöä ja ylläpitämään yhdenmukaisia asetusarvoja intensiivisten käyttöjaksojen aikana.
Kannettavat ja siirrettävät laitteet
Pneumaattiset nosturivasarat, kannettavat generaattorit, sukelluslaitteet ja ajoneuvoon asennettavat nestejärjestelmät hyötyvät kaikki alumiinin PRV:n pienemmästä massasta. 6061-pohjainen PRV voi painaa 180–250 g, kun vastaava ruostumattomasta teräksestä valmistettu venttiili ylittää 500 g. Tämä on merkittävä ero kädessä pidettävissä tai repussa käytettävissä laitteissa, joissa käyttäjän väsymys on turvallisuusnäkökohta.
Kastelu ja vesihuolto
Painevalettuja A380-alumiinisia PRV:itä käytetään laajalti maatalouden tippa- ja mikrosuihkukastelujärjestelmissä tasaisen emitteripaineen ylläpitämiseksi topografisten vaihteluiden välillä. Alumiinin kalsiumkarbonaatin hilseilykestävyys (verrattuna messinkiin runsaskarbonaattisissa vesilähteissä) ja sen kilpailukykyinen hinta yksikköä kohti tekevät siitä valinnan materiaalin suuritehoisissa kastelujakoputkissa. Lähtöpaineet asetetaan tyypillisesti 1,5–2,5 baarin alueelle emitterin optimointia varten.
Vety- ja vaihtoehtoiset polttoainejärjestelmät
Nousevat puhtaan energian sovellukset – vetypolttokennoajoneuvot, elektrolyysilaitoksen laitostasapainopiirit ja paineistetun maakaasun (CNG) jakeluasemat – ovat luoneet kysyntää vetykaasupalvelun kanssa yhteensopiville alumiinisille PRV-ajoneuvoille. Vetyhaurastuminen on huolenaihe lujissa metalliseoksissa: 7000-sarjan seokset vaativat huolellista lämpökäsittelyä ja pinnan passivointiprotokollia, kun taas 6061-T6:lla on hyväksyttävä kestävyys alle 70 baarin paineissa. Tämä on aktiivinen materiaalien pätevöintityöalue koko teollisuudessa.
Alumiiniset PRV:t eivät yleensä sovellu vahvoille hapoille, emäksisille puhdistusliuoksille (pH >11) tai aggressiivisille klooratuille aineille. Näissä tapauksissa PTFE-vuoratut alumiinirungot tai vaihtoehtoiset metalliseosvalinnat tulee tarkistaa venttiilin valmistajan kanssa ennen määrittelyä.
Kuinka valita oikea alumiini PRV
Oikea PRV-valinta edellyttää järjestelmä- ja sovellusparametrien systemaattista arviointia. Insinöörien tulee käsitellä seuraavat seikat järjestyksessä:
- Määritä tulo- ja poistopainealue: Vahvista suurin tulopaine (P1 max) ja vaadittu ulostulon asetusarvoalue. Varmista, että venttiilin nimellinen tulopaine ylittää P1 max vähintään 10–20 % turvamarginaalin vuoksi.
- Laske tarvittava virtauskerroin (Cv): Määritä järjestelmän huippuvirtaustarve (l/min tai SCFM) ja valitse sopiva runkokoko valmistajan Cv-mitoitustaulukoiden avulla. Alimitoitus aiheuttaa suuren painehäviön ja epävakauden; ylimitoitus heikentää säätötarkkuutta pienillä virtauksilla.
- Määritä nesteen yhteensopivuus: Varmista, että prosessiväliaine on yhteensopiva valitun seoksen, tiivisteelastomeerien ja jousimateriaalin kanssa. Hanki materiaalien yhteensopivuustiedot ei-standardista materiaalia varten.
- Arvioi lämpötila-alue: Valitse elastomeeritiivistemateriaalit (NBR, EPDM, FKM, FFKM) yhdistetyn nesteen ja ympäristön lämpötilan mukaan. Kova-anodisoitu alumiini säilyttää mekaaniset ominaisuudet 175 °C:ssa; elastomeerit ovat tyypillisesti rajoittava komponentti.
- Valitse liitäntätyyppi ja koko: NPT-, BSPP- tai metriset kierreliitännät ⅛" - 2" (DN6 - DN50) ovat saatavilla; Jakotukkikiinnitteiset ja työnnettävät versiot sopivat modulaarisiin pneumaattisiin kokoonpanoihin.
- Tarkista sertifiointi- ja vaatimustenmukaisuusvaatimukset: Sovellukset voivat vaatia CE-merkintää (PED 2014/68/EU), UL-tunnustusta, CSA-sertifiointia tai ATEX/IECEx-direktiivien noudattamista vaarallisilla alueilla.
- Arvioi ympäristö- ja pintakäsittelytarpeet: Ulko-, meri- tai pesuympäristöt takaavat tyypin III anodisoinnin tai lisäsuojapinnoitteen. Määritä tarvittaessa IP-suojausluokka (IP65 tai korkeampi) pölyn ja kosteuden tunkeutumissuojaa varten.
Asennus, huolto ja käyttöikä
Alumiiniset PRV:t vaativat yksinkertaisia mutta johdonmukaisia huoltokäytäntöjä, jotta ne voivat saavuttaa niiden nimellisen käyttöiän.
Asennus parhaat käytännöt
Asenna venttiili valmistajan ilmoittamaan asentoon (yleensä virtausnuoli vaakasuoraan tai pystysuoraan ylöspäin). Varmista, että tuloaukko on puhdas ja kuiva – paineilmajärjestelmissä tulee olla suodatin-erotin tai koalesoiva suodatin ennen PRV:tä, jotta hiukkasten tai kosteuden sisäänpääsy estetään, mikä heikentää istuinpintoja ja kalvon eheyttä. Teflonteippiä tai kierretiivistemassaa tulee levittää säästeliäästi NPT/BSPP-kierteisiin, jotta vältetään hydraulinen lukkiutuminen pilottikäyttöisten mallien pilottipiirissä.
Säännölliset tarkastusvälit
Puhtaassa paineilmapalvelussa 6061 alumiiniset PRV:t toimivat tyypillisesti huoltovapaasti 18–24 kuukautta. Saastuneissa, korkean kosteuden tai kemiallisesti aktiivisissa ympäristöissä neljännesvuosittainen tarkastus on järkevää. Tarkastuspisteitä ovat: lähtöpaineen asetusarvon tarkistus (kalibroitua mittaria käyttäen), kalvon tai männän tiivisteen eheys (tarkistettu tarkkailemalla paineen poikkeama nollavirtauksessa) ja korin ulkopinnan silmämääräinen tarkastus korroosion varalta, erityisesti kierreliitännöissä, joissa saattaa esiintyä galvaanisia pareja.
Yleiset vikatilat ja korjaustoimet
Viruminen (asetuspisteen poikkeama): Yleensä tarkoittaa jousen väsymistä tai elastomeeripuristussarjaa. Kalibroi uudelleen; vaihda jousi- tai kalvokokoonpano, jos poikkeama ylittää ±5 % asetuspisteestä. Puhuminen: Venttiilin istukan nopea värähtely, joka johtuu virtaustarpeen alimitoista venttiilistä, liiallisista tulopainepiikkeistä tai likaantuneista istukkapinnoista. Puhdista istuin; harkitse tuloaukon vaimennuksen lisäämistä tai vaihtamista suuremmalla venttiilillä. Sisäinen vuoto (itku): Kulunut istuin tai vaurioitunut kalvo; vaihda tiivisteosat käyttämällä valmistajan korjaussarjaa. Alumiiniistuimet, joissa on kemiallinen nikkelipinnoite, ovat tyypillisesti kenttäkorjattavissa; paljaat alumiiniset istuimet saattavat vaatia rungon vaihtoa, jos eroosio on edennyt.
